KNX-topologia selitettynä
Linjat, alueet, segmentit ja liittimet — miten KNX-verkko on rakennettu, kuinka pitkälle se skaalautuu ja mitkä suunnittelusäännöt pitävät suuret asennukset vakaina.
Jokainen luotettava KNX-asennus alkaa vankasta topologiasta. KNX on hajautettu väylä, jossa laitteet kommunikoivat tasavertaisina, mutta tapa, jolla ryhmittelet ne linjoiksi ja alueiksi — ja mihin sijoitat liittimet ja virtalähteet — määrittää, kuinka pitkälle järjestelmä skaalautuu, kuinka nopeasti se vastaa ja kuinka helppo sitä on laajentaa vuosien päästä. Tämä opas selittää rakennuspalikat ja säännöt, joilla on merkitystä oikeissa projekteissa.
Rakennuspalikat: laite, linja, alue
KNX on järjestetty selkeään kolmitasoiseen hierarkiaan.
Alimmalla tasolla on väylälaite — anturi, toimilaite tai ohjain, jolla on yksilöllinen osoite. Enintään 64 laitetta jakaa yhden linjasegmentin, joka on KNX-verkon pienin toiminnallinen yksikkö.
Linjat ryhmitellään alueeksi, ja alueet liittyvät runkoon. Tämä hierarkia — laite → linja → alue → runko — mahdollistaa KNX:n skaalautumisen yksittäisestä asunnosta koko liikerakennukseen yhdessä loogisessa verkossa.
- Laite — yksi väyläosallistuja, jolla on yksilöllinen osoite (esim. 1.1.5)
- Linja — enintään 64 laitetta, joita syöttää oma virtalähde
- Alue — enintään 15 linjaa yhdistettynä linjaliittimillä
- Runko — enintään 15 aluetta yhdistettynä alueliittimillä
| Laitteita linjasegmenttiä kohti | 64 |
| Segmenttejä linjaa kohti (toistimilla) | 4 |
| Linjoja aluetta kohti | 15 |
| Alueita asennusta kohti | 15 |
Linjatoistimilla yksi linja voi kantaa jopa neljä 64 laitteen segmenttiä — mutta jokainen toistin lisää sanomaviivettä, joten suunnittele kapasiteetti sen sijaan, että luottaisit toistimiin jälkiajatuksena.
Linja- ja alueliittimet
Liittimet yhdistävät hierarkian ja, mikä ratkaisevaa, suodattavat liikennettä.
Linjaliitin yhdistää linjan sen alueen päälinjaan; alueliitin yhdistää alueen runkoon. Fyysisesti ne ovat sama laite eri asemissa käytettynä.
Liittimet tekevät enemmän kuin yhdistävät — ne suodattavat sanomia. Oikein määritetty liitin välittää vain liikenteen, jonka on ylitettävä raja, pitäen paikallisen väyläkuorman alhaisena. Tämä suodatus on suurin yksittäinen syy siihen, miksi suuret KNX-verkot pysyvät responsiivisina.
- Linjaliitin — linja ↔ alueen päälinja
- Alueliitin — alue ↔ runko
- Suodatustaulukot välittävät vain ryhmäsanomat, joiden on ylitettävä raja
- Galvaaninen erotus kytkettyjen linjojen välillä rajaa vikoja
Ota suodatus käyttöön ETS:ssä, kun käyttöönotto on valmis. 'Pass all' -asetus on hyödyllinen diagnostiikkaan, mutta lamauttaa väylän suorituskyvyn, jos se jätetään päälle tuotannossa.
Yksilölliset osoitteet vs ryhmäosoitteet
Kaksi osoitetyyppiä tekee kaksi hyvin erilaista tehtävää.
Yksilöllinen (fyysinen) osoite — alue.linja.laite, esim. 1.1.5 — yksilöi jokaisen laitteen ainutkertaisesti ja peilaa topologiaa. Sitä käytetään ohjelmointiin ja diagnostiikkaan, ei koskaan normaaliin käyttöön.
Ryhmäosoitteet kantavat varsinaisia toimintoja: valokytkin ja sen ohjaama toimilaite jakavat ryhmäosoitteen. Ryhmäosoitteet ovat riippumattomia topologiasta, mikä juuri mahdollistaa yhden painikkeen ohjaamaan laitteita missä tahansa verkossa.
- Yksilöllinen osoite — topologiaan sidottu, käytetään latauksiin ja diagnostiikkaan
- Ryhmäosoite — toimintoon sidottu, käytetään ajonaikaiseen tietoliikenteeseen
- Selkeä ryhmäosoiterakenne (pää/keski/ali) pitää suuret projektit ylläpidettävinä
Virtalähteet ja etäisyysrajat
Jokainen linjasegmentti tarvitsee oman KNX-virtalähteensä.

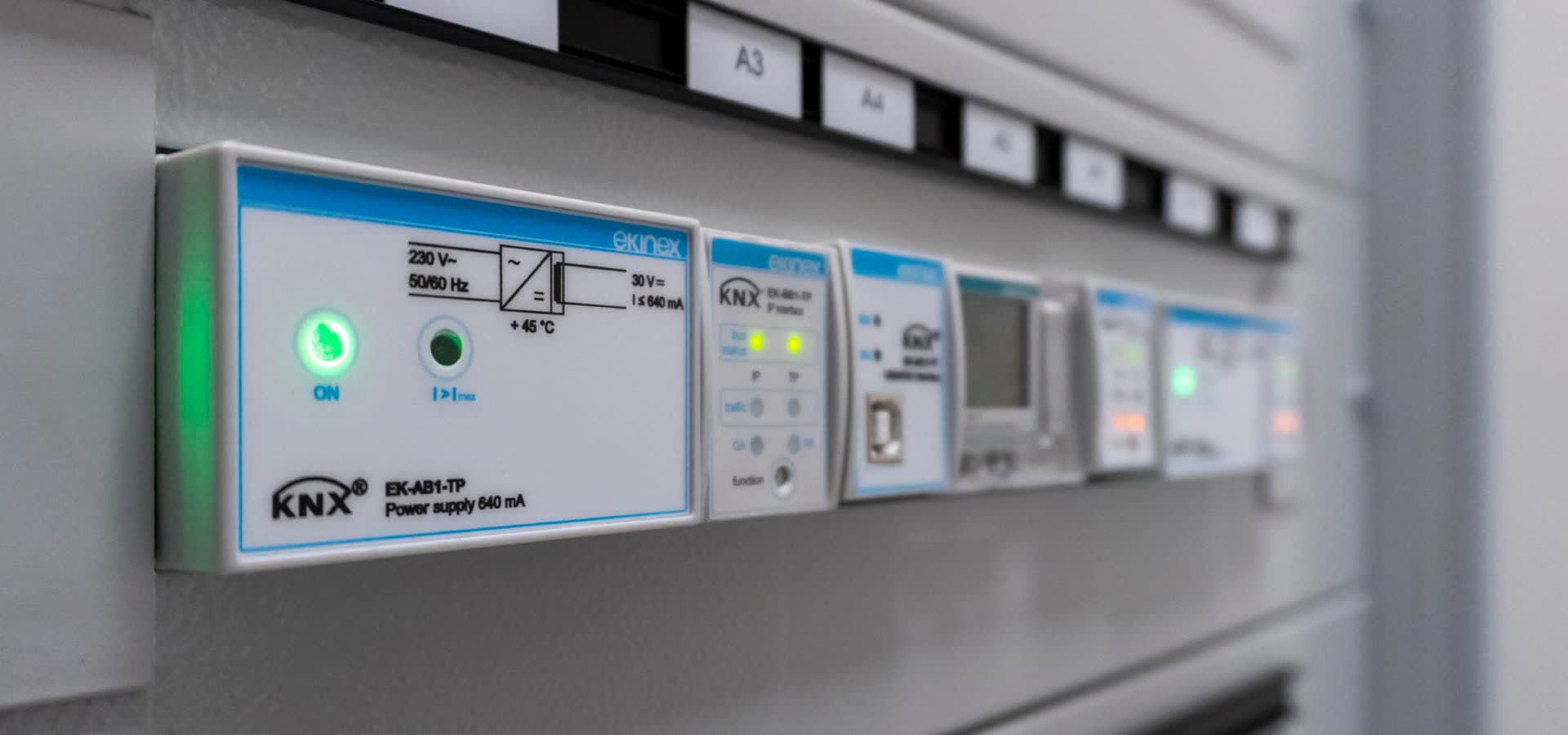

KNX-virtalähde tuottaa 30 V DC väyläjännitteen yhdessä kuristimen kanssa, joka mahdollistaa datan ja tehon jakamisen yhdellä parikaapelilla. Jokainen linjasegmentti vaatii oman virtalähteensä; et voi syöttää kahta segmenttiä yhdestä virtalähteestä liittimen yli.
Mitoita virtalähde laitteiden lukumäärän ja niiden väylävirrankulutuksen mukaan, ja noudata suurimpia kaapelietäisyyksiä virtalähteen ja etäisimmän laitteen välillä.
- Yksi virtalähde linjasegmenttiä kohti (tyypillisesti 320 mA tai 640 mA)
- ≤ 350 m virtalähteestä mihin tahansa laitteeseen
- ≤ 700 m minkä tahansa kahden linjan laitteen välillä
- ≤ 1000 m väyläkaapelia yhteensä linjaa kohti
| Väyläjännite | 30 V DC (min 29 V laitteella) |
| Virtalähteestä laitteeseen | ≤ 350 m |
| Laitteesta laitteeseen | ≤ 700 m |
| Kaapelia yhteensä linjaa kohti | ≤ 1000 m |
Nämä etäisyysrajat käsitellään yksityiskohtaisesti KNX-kaapelin asennusoppaassamme — topologiasuunnittelu ja kaapelointi kulkevat käsi kädessä.
Suunnittelusäännöt skaalautuville asennuksille
Muutama tapa pitää KNX-projektit terveinä niiden kasvaessa.
Hyvä topologia tarkoittaa tilan jättämistä kasvulle ja väyläkuorman pitämistä alhaisena. Varaa varakapasiteettia jokaiselle linjalle, ryhmittele laitteet fyysisen läheisyyden mukaan ja kohdista linjarakenteesi rakennuksen sähkönjakelun mukaan.
Dokumentoi topologia ETS:ssä täsmälleen asennetun mukaisena. Seuraava insinööri — mahdollisesti vuosia myöhemmin — luottaa siihen, ja todellisuutta peilaava topologia on ero kymmenen minuutin vianetsinnän ja puolen päivän välillä.
- Täytä linjat noin 80 %:iin ja jätä varaa lisäyksille
- Ryhmittele laitteet jakokeskusta ja kerrosta kohti
- Pidä liittimien suodatustaulukot käytössä tuotannossa
- Käytä yhtä johdonmukaista ryhmäosoiterakennetta koko projektissa
- Erota kriittiset toiminnot omille linjoilleen käytännön salliessa
