KNX-ryhmäosoitteet
Ryhmäosoitteet ovat paikka, jossa KNX-toiminnot todella asuvat. Tässä miten ne toimivat ja miten rakentaa ne niin, että projekti pysyy ylläpidettävänä vuosikymmeniä.
Jos yksilölliset osoitteet kuvaavat, missä laite on, ryhmäosoitteet kuvaavat, mitä se tekee. Jokainen kytkinpainallus, himmennyskomento ja tilapäivitys kulkee ryhmäosoitteella. Rakenna ryhmäosoiterakenne oikein ja projekti pysyy luettavana seuraavalle insinöörille vuosia myöhemmin; rakenna se väärin ja pienestäkin järjestelmästä tulee sokkelo. Tämä opas käsittelee mallin ja skaalautuvan käytännön.

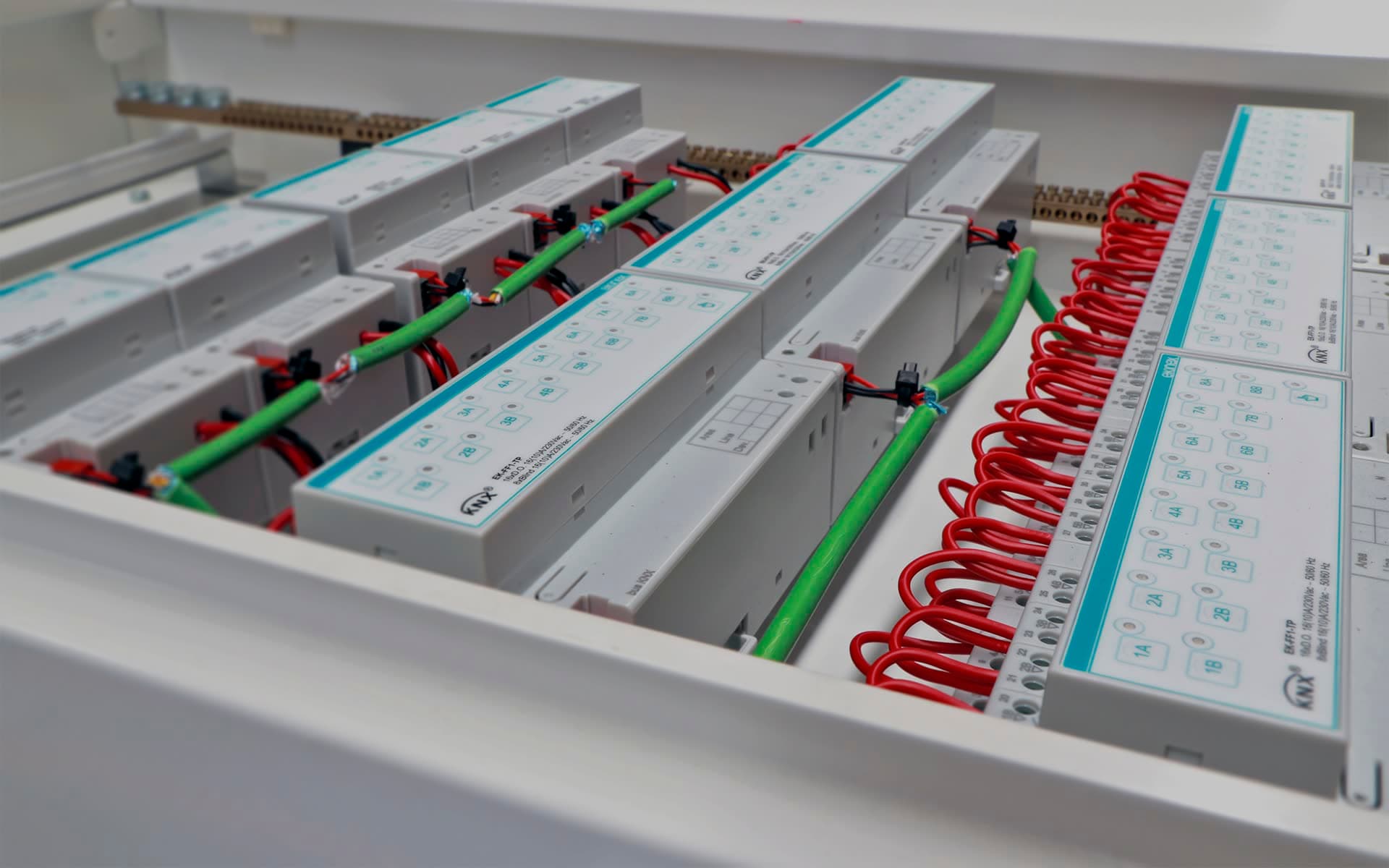

Miten ryhmäosoitteet toimivat
Jaettu osoite linkittää lähettäjän sen vastaanottajiin.
Ryhmäosoite on looginen kanava. Painike lähettää sanoman ryhmäosoitteeseen; jokainen kyseiseen osoitteeseen tilaava toimilaite reagoi siihen. Yksi painike voi ohjata monta toimilaitetta, ja yksi toimilaite voi kuunnella monta osoitetta — kaikki ilman mitään fyysistä johdotusmuutosta.
Ryhmäosoitteet ovat riippumattomia topologiasta. Tämä irtikytkentä on KNX:n joustavuuden ydin: voit määrittää uudelleen, mitä painike tekee, tai lisätä laitteen olemassa olevaan toimintoon, pelkästään ETS:ssä.
- Lähettäjä (esim. painike) kirjoittaa ryhmäosoitteeseen
- Siihen tilaavat vastaanottajat (esim. toimilaitteet) reagoivat
- Yhdestä moneen ja monesta yhteen ovat molemmat normaaleja
- Jokainen osoite kantaa yhden datapisteen tyypin (DPT) — kytkin, himmennys, %, °C…
Sovita datapisteen tyyppi (DPT) molemmissa päissä. 1-bittisen kytkinobjektin linkittäminen 1-tavuiseen prosenttiobjektiin on klassinen aloittelijan virhe — ETS varoittaa, mutta on syytä ymmärtää miksi.
Pää- / keski- / ali-rakenne
KNX-ryhmäosoitteet käyttävät kolmitasoista numerointia.
Ryhmäosoitteet kirjoitetaan yleensä kolmena tasona — pää/keski/ali, esim. 1/2/5. ETS tukee myös kaksitasoisia ja vapaita rakenteita, mutta kolmitasoinen on ammattilaisen oletus, koska se antaa kaksi ryhmittelykerrosta ennen yksittäistä datapistettä.
Yleinen käytäntö osoittaa pääryhmän toimintokategorialle (valaistus, kaihtimet, LVI), keskiryhmän sijainnille tai alitoiminnolle (kerros, huone tai 'kytkin vs himmennys vs tila') ja aliryhmän yksittäiselle datapisteelle.
- Pääryhmä — toimintokategoria (esim. 1 = valaistus)
- Keskiryhmä — sijainti tai alitoiminto (esim. kerroksittain)
- Aliryhmä — yksittäinen datapiste
- Kolmitasoinen (pää/keski/ali) on ammattilaisen oletus
| Muoto | pää / keski / ali |
| Pääryhmät | 0–31 |
| Keskiryhmät | 0–7 |
| Aliryhmät | 0–255 |
Skaalautuva käytäntö
Johdonmukaisuus voittaa nokkeluuden suurissa projekteissa.
Valitse yksi käytäntö projektin alussa ja sovella sitä kaikkialla. Järjestätpä ensisijaisesti toiminnon tai rakennuksen sijainnin mukaan, sääntö on sama: sen on oltava ennustettava, jotta kuka tahansa voi arvata missä osoite sijaitsee.
Nimeä jokainen ryhmäosoite kuvaavasti (esim. 'Valaistus / Pohjakerros / Keittiön kattovalo — kytkin'). ETS vie tämän rakenteen; selkeät nimet ovat se, mikä tekee luovutusasiakirjasta aidosti hyödyllisen.
- Päätä toiminto-ensin tai sijainti-ensin — äläkä sitten koskaan sekoita
- Nimeä osoitteet kokonaan, ei salaperäisillä koodeilla
- Varaa alueita tuleville lisäyksille
- Dokumentoi käytäntö, jotta seuraava insinööri noudattaa sitä
Yleiset vältettävät virheet
Suurin osa ryhmäosoitetuskasta on itse aiheutettua.
Toistuvat ongelmat ovat: ei käytäntöä (osoitteet luotu tilannekohtaisesti), yhteensopimattomat datapistetyypit ja yhden osoitteen ylikuormittaminen toisiinsa liittymättömillä toiminnoilla. Jokainen tekee projektista vaikeamman laajentaa ja debugata.
Suunnittele osoiteavaruus kuten suunnittelet topologian — ennen käyttöönottoa, ei sen aikana. Tähän käytetty aika maksetaan takaisin joka kerta, kun järjestelmää muokataan.
- Ei sovittua käytäntöä → ylläpitokelvoton projekti
- Yhteensopimattomat DPT:t → laitteet jotka eivät puhu
- Yksi osoite tekee liikaa → sekava käyttäytyminen
- Ei varattuja alueita → sotkuiset myöhemmät lisäykset
Virasmartin insinöörit suunnittelevat koko ryhmäosoiterakenteen osana jokaista KNX-projektia, joten asennuksesi pysyy siistinä ja laajennettavana. Keskustele kanssamme ennen käyttöönottoa.
