Linjan enimmäispituus
Enintään 1000 metriä linjaa kohti
- Kaikkien segmenttien yhteispituus ≤ 1000 m
- Etäisyys kahden laitteen välillä ≤ 700 m
- Etäisyys virtalähteestä laitteeseen ≤ 350 m
← Kaikki tieto-oppaatKNX/EIB-standardi
KNX-kaapeloinnin asennusvaatimukset
Ammattimainen opas KNX/EIB-väyläkaapelin vetoon ja asennukseen. Tekniset vaatimukset, standardit ja parhaat käytännöt luotettavaan rakennusautomaatioon.
Keskeiset asennusvaatimukset
Näiden vaatimusten noudattaminen takaa KNX-järjestelmäsi luotettavan ja pitkäikäisen toiminnan.
Sähköinen erottelu
Erotus vahvavirtakaapeleista
- Vähintään 4 mm etäisyys 230V vahvavirtakaapeleista
- Käytä erillisiä kaapelikanavia
- Risteykset vain 90° kulmassa
EMC-suojaus
Suojaus ja maadoitus
- Maadoita kaapelin vaippa vain toisesta päästä
- Vältä rinnakkaista vetoa vahvavirtalinjojen kanssa
- Käytä sertifioitua KNX-kaapelia
Käyttöolosuhteet
Lämpötila ja kosteus
- Käyttölämpötila: -5°C ... +45°C
- Kosteus: enintään 93% ei-kondensoituva
- IP20-suojaus sisätila-asennukseen
Kiellettyä
- Älä vedä KNX-kaapelia samassa kanavassa vahvavirtakaapeleiden kanssa
- Älä käytä tavallista parikaapelia sertifioidun KNX-kaapelin sijaan
- Rengastopologiat linjan sisällä ovat ehdottomasti kiellettyjä
Parhaat käytännöt
- Käytä värikoodausta: punainen (+), musta (−)
- Jätä kaapeliin varaa jakorasioissa
- Dokumentoi kaikki kytkennät ja topologia
- Tarkista napaisuus ennen laitteiden kytkemistä
Tekniset spesifikaatiot
Yksityiskohtaiset kaapelin ominaisuudet ja KNX/EIB-järjestelmän parametrit.

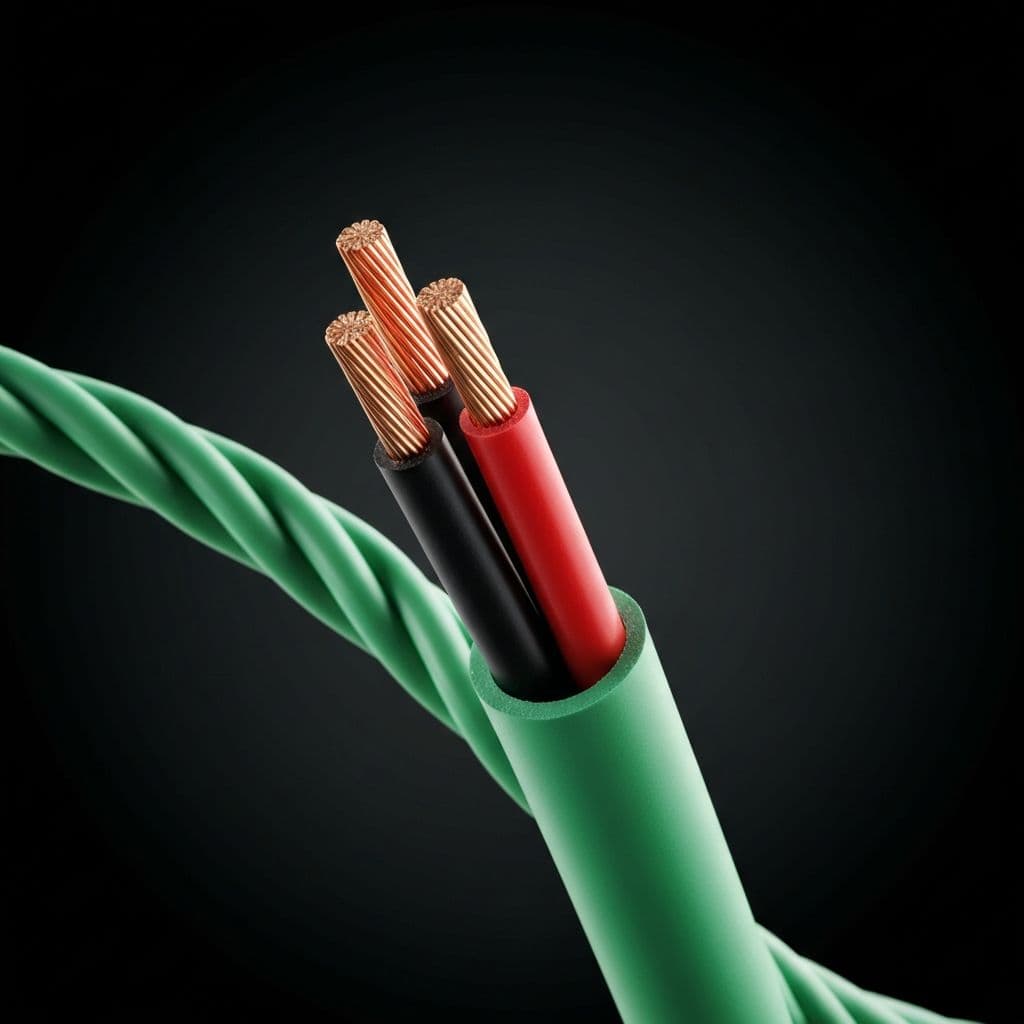

Kaapelityypit
YCYM 2x2x0.8
Ensisijainen kaapeli sisätila-asennukseen
- Johtimet2 × 2 × 0.8 mm
- Ulkohalkaisija5.0 mm
- Resistanssi≤ 73 Ω/km
- Eristysjännite300 / 500 V
- SuojausEi ole
J-Y(St)Y 2x2x0.8
Asennukseen ympäristöissä, joissa on paljon häiriöitä
- Johtimet2 × 2 × 0.8 mm
- Ulkohalkaisija6.0 mm
- Resistanssi≤ 73 Ω/km
- Eristysjännite300 / 500 V
- SuojausAlumiinifolio
Topologiarajat
| Laitteita linjaa kohti | 64 | kpl |
| Linjoja aluetta kohti | 15 | kpl |
| Alueita järjestelmässä | 15 | kpl |
| Laitteita järjestelmässä | 57 600 | max |
Sähköiset parametrit
| Väyläjännite | 29V DC | 21–32V |
| Virrankulutus | 10 mA | tyypillinen |
| Tiedonsiirtonopeus | 9600 | bit/s |
| Kanavointimenetelmä | CSMA/CA |
Johtimien värikoodaus
Punainen+UB (positiivinen)
Musta−UB (negatiivinen)
KeltainenVara / SELV
ValkoinenVara / SELV
Tuetut topologiat
KNX tukee vapaata topologiaa ilman suljettuja silmukoita.
Linja
Laitteet kytketty sarjaan
Edut
- Yksinkertainen asennus
- Vähäinen kaapelin käyttö
Haitat
- Katkos vaikuttaa koko linjaan
Tähti
Kaikki laitteet kytketty keskuspisteeseen
Edut
- Laitteiden riippumattomuus
- Helppo vianmääritys
Haitat
- Enemmän kaapelia tarvitaan
Puu
Linja- ja tähtitopologian yhdistelmä
Edut
- Joustavuus
- Optimaalinen kaapelin käyttö
Haitat
- Monimutkaisempi suunnittelu
Tärkeää: rengastopologia on kielletty
Rengaskytkennät (suljetut silmukat) ovat ehdottomasti kiellettyjä KNX:ssä. Ne aiheuttavat telegrammien törmäyksiä ja järjestelmävikoja. Varmista aina suljettujen silmukoiden puuttuminen ennen käyttöönottoa.
